Вопросы по ЭГУР W168

[sidney]

Чёт цитирование не работает..

Работает. Выделяете мышой текст, который хотите процитировать, и нажимаете кнопку "Цитата"

[sidney]

Так, похоже и меня эта беда таки накрыла.

Вырубился в субботу с утра, весь день не работал. В воскресенье-понедельник-вторник (3 дня) - без проблем.
Сегодня, в среду, молчал с утра до пяти вечера. Вот сейчас опять заработал.

Куда бежать и что проверять? Напомню, что всё уже было переделано с момента покупки (т.е. реле стоит), я в него не лазил, ничего не трогал и не разбирался что там и как там сделано (раз ГУР работал).

Пол зимы то работал, то нет, потом с середины февраля больше не отключался.
Вчера вырубился опять, и поскольку колеса уже стоят летние (205 вместо 185), жена провернуть руль вообще не смогла. Пришлось лезть.

По итогу - нашел, сделал. Володе традиционное спасибо за консультации по телефону. Отгнили клеммы питания и провода генератора в коробочке под бочком с омывайкой + перебило кусок провода генератора, который идет с этой коробочки на реле.

[macho]

Да там наука о контаках с этим ГУР-ом чаще всего.

[Vasik085]

Всем доброго времени суток, вопрос к знатокам)) сдох эгур, машину завожу, работает сек 30-40 и выключается, контакты на клеммах впорядке, постоянно проверяю, питание тоже есть и на плюсе красном и на синем от гены когда заводится, разобрал эгур и подключил с помощью реле 4-х контактного на 70А, завёл Авто и все заработало, но долго радовался, поработал минуты 3-4 и пошёл дым из под капота,думал ЭГУР, оказалось провода которыми соединял реле оплавились, реле немного тёплая была, думаю что провода слабые. Какой диаметр нужно выбрать, кто какие ставил?

[Vasik085]

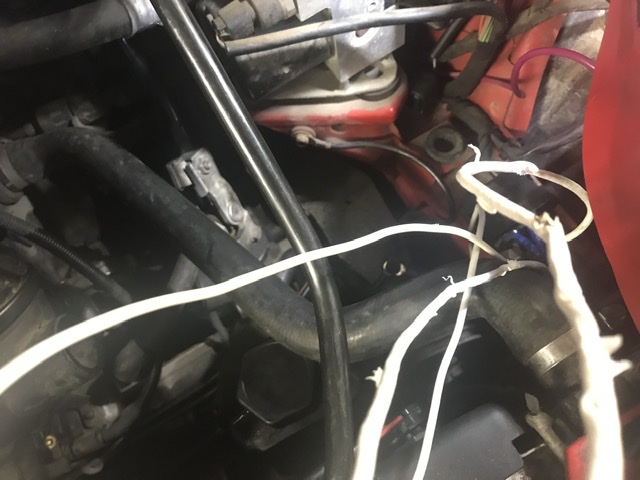

Вот как оплавились

[Vasik085]

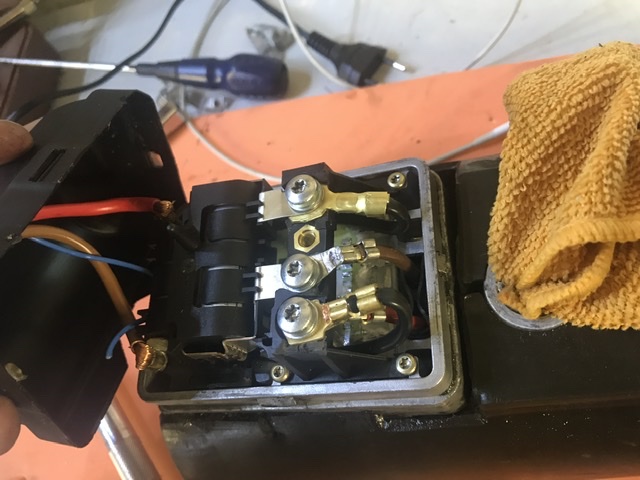

Вот как соединял

[Vasik085]

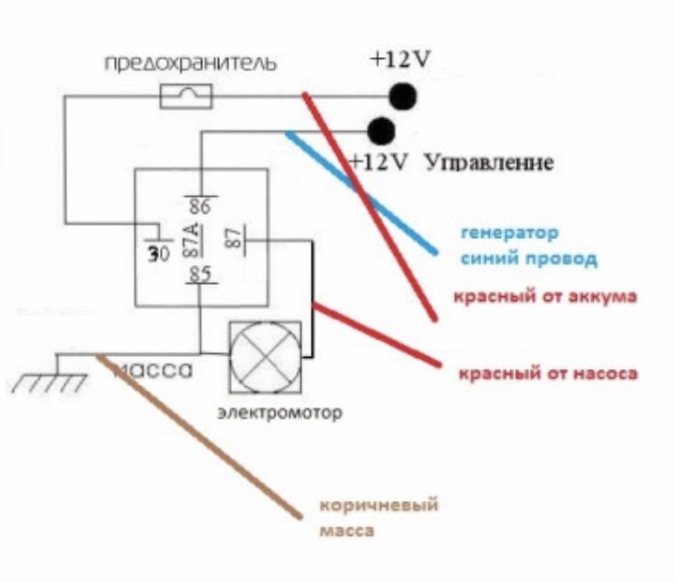

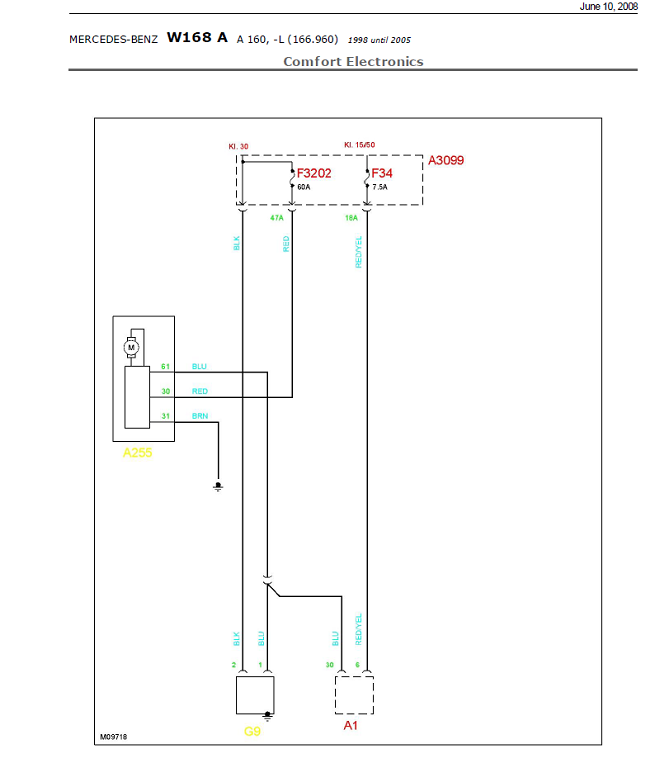

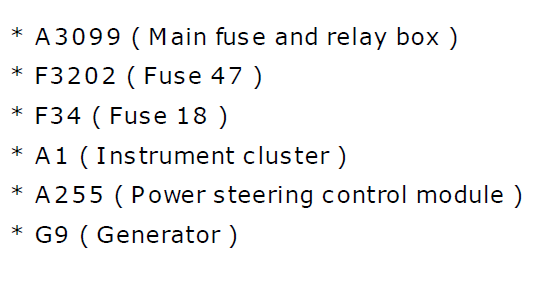

Соединял согласно этой схеме

[Пандаведь]

Пандаведь 1я проблема сложность снять щеточный узел не сломав. 2я мало подобрать примерно в размер, сложность найти долговечные щетки которые не спилят ротор

Звиздец!
У меня Гур после выключения зажигания ещё работает какое-то время, потом отрубается,сообствено хочу попробовать перепаять транзисторы! У Вас наверное кучу плат воляется, подскажите наименование транзисторов. В связи с этим и хотел сделать профилактику ,почистить махнуть ещё раз жижу и поменять щётки.

[macho]

Пандаведь что к чему, если плате хана надо ставить через реле. Не трогай щетки пока они работают.

[Пандаведь]

что к чему, если плате хана надо ставить через реле. Не трогай щетки пока они работают.

В свое время прорабатывая тему Гура у Вас тоже была идея поменять транзисторы но вы быстро от нее отказались, однозначно проблема в силовой части транзистора нежели чем в управлении! Пробег у моей машины 230 тыс. Гур не менялся, соответственно транзисторы отходили порядочно !
Хочу попробовать ну уж если не получится, поставлю реле.
Поэтому и попросил вас дать маркировку транзисторов....

Щётки трогать не буду!

[macho]

Пандаведь у меня нету вскрытого гура под рукой, но это не главное. Суть в том что кто то писал что данные транзисторы отсутствуют в продаже.

[Пандаведь]

Суть в том что кто то писал что данные транзисторы отсутствуют в продаже

Вы в свое время не одно радио спаяли, платы АКПП на коленках ремонтируете, уж простите частенько перечитываю форум, пускай там даже стоит сименское Гуно , на рынке выбор неприлично большой, навярника можно подобрать аналог, просто нужно поковыряться в описании и подобрать то что нужно
Если мало ли наткнтесь случайно или приедет ашка с нерабочем гуром, буду Вам весьма благодарен. В моем случае ,что посмотреть , узел надо разобрать, а я не могу тачку поставить на прикол (

[LiamJonson]

а там полевые транзисторы? наткнулся на сайт ,там обсуждают ремонт эгура на а160
https://www.carhelp.info/forums/showthread.php?t=37756
там есть даташит их замены ,и написаны названия "вместо трёх BUZ111 поставили два IRL1404"

но нужно зарегаться чтоб фотки увидеть и скачать даташит

[Пандаведь]

LiamJonson вот это тема , и даташит уже есть. Главное чтобы после регистрации не написал, что надо ещё 10 постов накалякать для доступа во вложения
Спасибо гляним вечерком.

[LiamJonson]

Главное чтобы после регистрации не написал, что надо ещё 10 постов накалякат

не, я зарегался проверил, все качается ,там несколько ПДФов незнаю какие нужны,я не особо понимаю что там нужно

[Пандаведь]

LiamJonson BUZ111я так понимаю это наименование транзисторов которые стоят на плати?,
даташит это его полное описание с размерами диаграммами и всеми нужными характеристиками

[Пандаведь]

BUZ111 так и есть сименское Гуно на 80 ампер, на Али можно купить без проблем, да кстати также по запросу в поисковике есть даташит в формате pdf.
Будим пробовать искать аналог.

Сидней , если не трудно сообщение с 22.07.2019 07:36 и до сих пор перенесите в тему Гур.

[LiamJonson]

даташит это его полное описание с размерами диаграммами и всеми нужными характеристиками

я к сожалению не электрик,там подписано даташит я качаю и пишу даташит ,что там на самом деле за схема я не в давался

это было размещено с сообщением

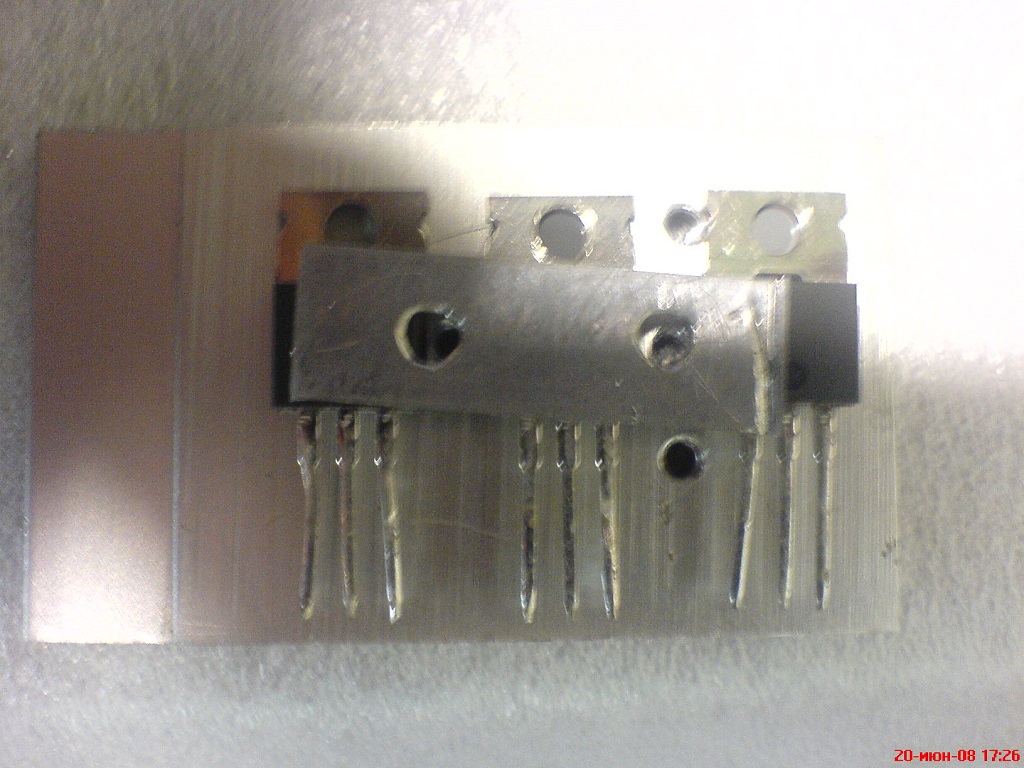

|\\\\" Час стаким занимаюсь разбирается он легко,вышел из строя из
за кз щеточном отделении.Згорели транзисторы попробую переделать
потом поделюсь."\\\\

а снизу сам пдф прикреплен,там 2 страницы
вот 2

[Пандаведь]

LiamJonson это не электрика, это уже электроника

Вот его параметры

SPP80N05
Наименование прибора: SPP80N05

Тип транзистора: MOSFET

Полярность: N

Максимальная рассеиваемая мощность (Pd): 200 W

Предельно допустимое напряжение сток-исток (Uds): 55 V

Предельно допустимое напряжение затвор-исток (Ugs): 20 V

Пороговое напряжение включения Ugs(th): 4 V

Максимально допустимый постоянный ток стока (Id): 80 A

Максимальная температура канала (Tj): 175 °C

Общий заряд затвора (Qg): 85 nC

Время нарастания (tr): 35 ns

Выходная емкость (Cd): 745 pf

Сопротивление сток-исток открытого транзистора (Rds): 0.012 Ohm

Тип корпуса: TO-220AB

А это ссылка на аналоги, по этим артикулам можно подобрать подходящий транзистор в своем городе в моем случаи чип и дип
https://alltransistors.com/ru/mosfet/cr ... ps=TO220AB

[Vasik085]

Спасибо всем за помощь и участие в моем вопросе
